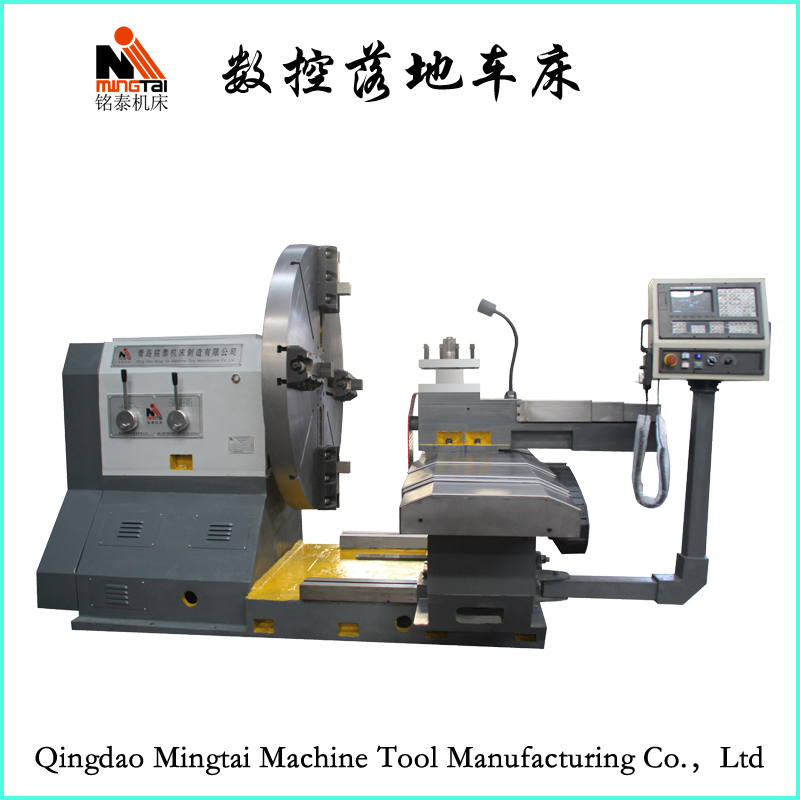

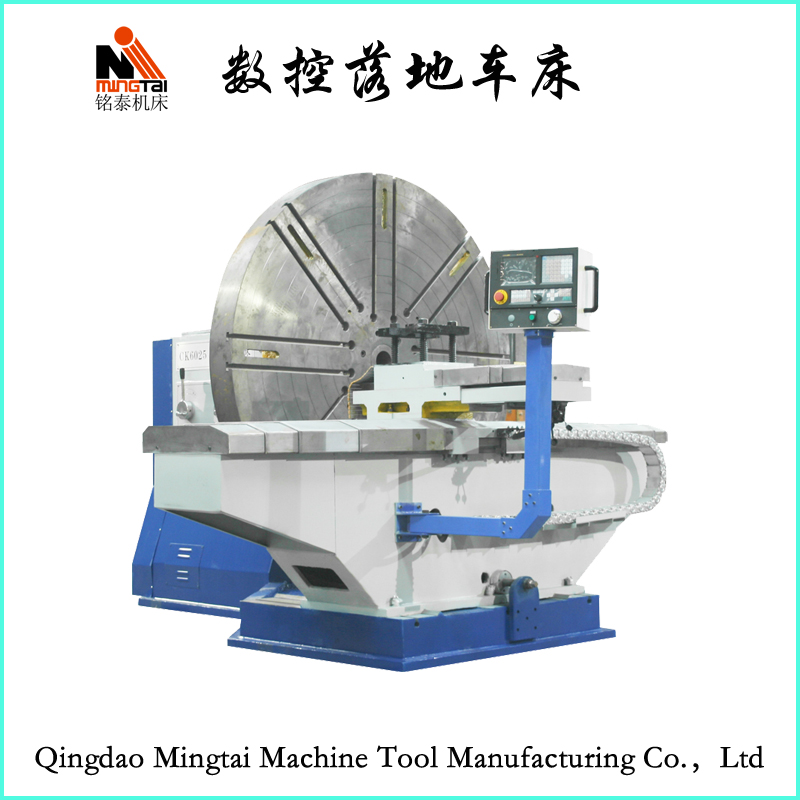

数控大型落地车床

CK6016 CK6018 CK6020 CK6030

CK6016

CK60/CW60系列落地车床，主要可承担各种车削工作，能够车削各种零件的端面、外圆、锥面等工艺。机床主轴采用三支承结构，具有很好的刚度；机床采用下排屑方式，排屑方便。机床还具有单独油泵，强制润滑，以及快速移动、终端保险等功能。转速、进给量和功率特性等设计合理，均能很好地满足粗精加工需要。机床具有刚性强、效率高、节能、安全可靠、操作方便和造型美观等特点。

全国咨询服务热线: 0532-83205777/5888

机床参数

使用案例

联系铭泰

	名称	CK6016	CK6020	CK6025	CK6030
床身部分	床身上最大工件回转直径	1600mm	2000mm	2500mm	3000mm
	顶尖间最大工件长度	500mm	500mm	700mm	700mm
	顶尖间最大工件重量	3T	3T	5T	5T
刀架部分	刀架最大横向行程	800mm	1000mm	1250mm	1500mm
	刀架最大纵向行程	500mm	500mm	700mm	750mm
	刀架快速移动（横向）	2000mm/min	2000mm/min	2000mm/min	2000mm/min
	刀架快速移动（纵向）	3000mm/min	3000mm/min	3000mm/min	3000mm/min
	刀架结构	手动方刀台	手动方刀台	手动方刀台	手动方刀台
	刀杆截面尺寸	32×32 mm	40×40 mm	40×40 mm	40×40 mm
主轴部分	主轴前轴轴承内孔直径	Φ190 mm	Φ200 mm	Φ220 mm	Φ240 mm
	主轴通孔直径	Φ100 mm	Φ100 mm	Φ100 mm	Φ100 mm
	卡盘直径	Φ1200 mm	Φ1600 mm	Φ2000 mm	Φ2500 mm
电机部分	主电机功率	11KW	11KW	15KW	18.5KW
	横向电机功率	15N.m	15N.m	15N.m	15N.m
	纵向电机功率	23N.m	23N.m	23N.m	27N.m
滚珠丝杠	X轴滚珠丝杠	台湾上银	台湾上银	台湾上银	台湾上银
滚珠丝杠	Z轴滚珠丝杠	台湾上银	台湾上银	台湾上银	台湾上银
系统厂家	客户选配	客户选配	客户选配	客户选配	客户选配
机床精度	尺寸精度	1T17	1T17	1T17	1T17
	精车外圆圆度	0.03mm	0.03mm	0.03mm	0.03mm
	精车外圆圆柱度	0.035/300mm	0.035/300mm	0.035/300mm	0.035/300mm
	精车外圆平面度	0.030/300mm	0.030/300mm	0.030/300mm	0.030/300mm
	精车外圆表面粗糙度	Ra3.2	Ra3.2	Ra3.2	Ra3.2
